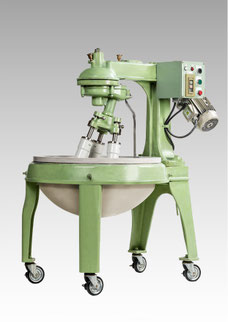

6号－大型鉢 標準型－
6号
大型鉢 標準型
特長
- 石川式撹拌擂潰機の特徴そのままに大容量の処理が可能。
- 鉢の素材として磁器、砲金、ステンレス、鋳鉄の4種類をご用意しており、お客様の材料に応じて選択可能。
- 容量（加工容積）として以下の4種類をご用意。
A型：20L AA型：60L B型：100L C型：150L（金属釜のみ、磁器鉢には対応していません） - 大容量加工向けに杵3本を標準装備。
- 杵筒にばねが内蔵されており、圧力をかけながら撹拌・擂潰可能。
- 擂潰性能向上のため、杵を強制回転させる機構をオプションで準備。
好適使用事例
- 磁器鉢は耐酸性が強く、化学薬品等の撹拌擂潰に適している。
- スラリー、ペースト、コロイドを分散、混練しながら細かく粉砕。
- 溶剤を加えたスラリー、ペースト等の分散、混練時の濃縮作業で杵の撹拌効果と杵先の粉砕作業により均一な分散、混練処理を実現。
石川式攪拌擂潰機（カクハンライカイ機）は「攪拌」「分散」「すりつぶし」「混合」「練り合わせ」を同時に行う事が出来る機械です。
これにより、撹拌機、分散機、混練機、粉砕機等専用機では実現出来ないメカノケミカル、メカニカルアロイの様な処理効果が認められます。
独自の構造で、粒径均一性、混合均一性を実現します。
- 鉢の素材
‐磁器鉢：磁器は耐酸性が強いために、化学薬品の擂潰に適している。
‐砲金：素材の硬度が比較的に柔らかいので、ソフトな擂潰に適している。
‐ステンレス：衛生的で食品等に適している。
‐鋳鉄：鉄素材のため、万能な素材。
性能
6号 磁器鉢
| 磁器鉢型 | 型式 | 6A | 6AA | 6B | |
| 回転方式 | OR式 (*2) | ||||
| 鉢 | 種類 | 磁器 | |||
| 内径(mm) | 584 | 762 | 914 | ||
| 深さ(mm) | 305 | 394 | 406 | ||
| 加工容積(L) | 20 | 60 | 100 | ||
| 機械外寸 | 奥行(mm) | 1170 | 1470 | 1730 | |
| 幅(mm) | 780 | 1000 | 1130 | ||
| 高さ(mm) | 1240 | 1560 | 1790 | ||
|
電源 三相200V(kW) |
0.75 | 1.5 | |||
| 杵数 | 3 | ||||
(*2) 回転方式「ＯＲ式」：鉢は回転させず、杵を公転させながら自転させる機構。
6号 マルチ鉢（金属釜）
| マルチ鉢対応 | 型式 | 6A | 6AA | 6B | 6C | |
| 回転方式 | FR式 (*1)・OR式 (*2) | |||||
| 鉢 | 種類 | 砲金・鋳鉄・ステンレス | ||||
| 内径(mm) | 584 | 762 | 914 | 1067 | ||
| 深さ(mm) | 280 | 368 | 432 | 495 | ||
| 加工容積(L) | 20 | 60 | 100 | 150 | ||
| 機械外寸 | 奥行(mm) | 1150 | 1460 | 1720 | 1730 | |
| 幅(mm) | 740 | 970 | 1120 | 1270 | ||
| 高さ(mm) | 1260 | 1520 | 1550 | 1550 | ||
|
電源 三相200V(kW) |
0.75 | 1.5 | 2.2 | |||
| 杵数 | 3 | |||||
(*1) 回転方式「FR式」：鉢は回転させず、杵を公転させながらモータで強制自転させる機構。
製品の動き
※機械稼動をご覧頂く撮影のため本機はインターロック機能を付けておりません。
