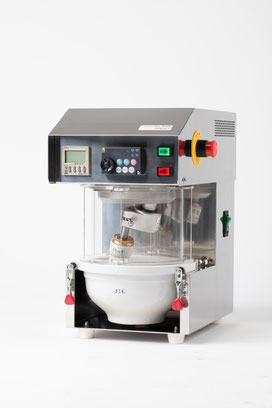

D101S/D16S/D18S/D20S/D22S－卓上型 標準型－
D101S/D16S/D18S/D20S/D22S
卓上型 標準型
特長
- 石川式撹拌擂潰機の特徴そのままに、コンパクト設計を実現。
- 杵筒にばねが内蔵されており、圧力をかけながら撹拌・擂潰可能。
- ステンレス筐体採用により耐薬品性が向上し、実験室やクリーンルームでの使用用途が拡がる。
- インバータ、タイマーが標準装備されておりますので、回転数の変更や運転時間の設定が可能。
- 飛散防止、攪拌・擂潰状態の観察、鉢の垂直方向のストッパー、安全対策を目的としたアクリルカバーを全ての機種に標準装備。
- D18S, D20S, D22Sは杵筒が2本あり、擂潰性能が向上。
- 卓上型のため、ドラフトチャンバーやグローブボックス内での使用が可能となり、有機溶剤等を含んだ物質の擂潰もカバー材質を選べば可能。
好適使用事例
- 実験室の自動乳鉢として、水準の多い試験に最適。
- グローブボックスを用いてアルゴンガス雰囲気内でのスラリー、ペースト、コロイドを分散、混練、粉砕。
- ドラフトチャンバー内で溶剤を加えたスラリー、ペースト等の分散、混練時の濃縮作業で杵の撹拌効果と杵先の粉砕作業により均一な分散、混練処理を実現。
- 杵先が繰返し処理材料へエネルギーを加えることでメカノケミカル、メカニカルアロイ、メカノフュージョン等の化学合成、金属合成を促進する効果も確認されています。
- 上記メカニカルアロイングを用いて、電子材料や二次電池材料の合成可能。
石川式攪拌擂潰機（カクハンライカイ機）は「攪拌」「分散」「すりつぶし」「混合」「練り合わせ」を同時に行う事が出来る機械です。
これにより、撹拌機、分散機、混練機、粉砕機等専用機では実現出来ないメカノケミカル、メカニカルアロイの様な処理効果が認められます。
独自の構造で、粒径均一性、混合均一性を実現します。
性能
| 型式 | Ｄ101S | Ｄ16S | Ｄ18S | Ｄ20S | D22S | ||||
| 回転方式 | OR式 (*2) | ||||||||
| 回転数 | (rpm) | 8～50 | 8～50 | 8～30 | ８～30 | ８～35 | |||
| 磁器鉢 | 内径(mm) | 115 | 155 | 203 | 254 | 305 | |||
| 深さ(mm) | 67 | 85 | 114 | 140 | 170 | ||||
| 加工容積 (L) | 0.2 | 0.4 | 1 | 2 | 4 | ||||
| 機械外寸 | 奥行(mm) | 330 | 378 | 436 | 510 | 562 | |||
| 幅(mm) | 242 | 258 | 273 | 346 | 396 | ||||
| 高さ(mm) | 340 | 398 | 466 | 550 | 582 | ||||
| 電源 | 単相 100～120V (W) | 60 | 90 | 90 | 100 | 200 | |||
| 杵タイプ／本数 | T型/1 | T型/1 | 防塵/2 | 防塵2 | 防塵/2 | ||||
| かき棒（テフロン） | 無 | 無 | 有 | 有 | 有 | ||||
| 重量(kg) | 15 | 20 | 30 | 40 | 50 | ||||
(*2) 回転方式「ＯＲ式」：鉢は回転させず、杵を公転させながら自由自転する機構。
製品の動き
※機械稼動をご覧頂く撮影のため本機はインターロック機能を付けておりません。
D16Sの動画映像
D18Sの動画映像
