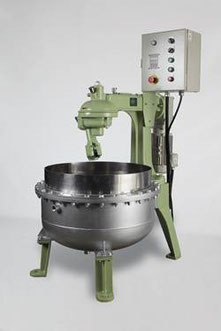

石川攪拌擂潰機 7号 大型鉢型 加熱冷却対応型

7号

大型鉢 加熱・冷却対応型

特長

  • 石川式撹拌擂潰機の特徴そのままに、加熱・冷却しながら処理が可能。
  • 7A 加工容積:20L  7AA 加工容積:60L 7B 加工容積:100L  7C 加工容積:150L
  • 加工材料により、鉢材料を選択可能。(金属、磁器)※磁器鉢は7A~7Bまで
  • 杵を強制回転させ、擂潰機能が向上する機構を選択可能。※磁器鉢/磁器杵の場合には、自由回転のみ
  • オプションでインバーター、デジタルタイマー等を取り付けることで、杵の回転速度を変更したり、機械稼動時間の管理が可能になります。

好適使用事例

  • スラリー、ペースト、コロイドを分散、混練しながら材料を固まらせることなく細かく粉砕。
  • 溶剤を加えたスラリー、ペースト等の分散、混練時の濃縮作業で杵の撹拌効果と杵先の粉砕作業により均一な分散、混練処理を実現。
  • 加熱による脱水効果を利用し同時に粉体の粒子を粉砕、解砕し、水和物から水分を乾燥させることも可能。
  • 擂潰により、メカノケミカル反応が生じます。さらに加熱することで、メカノケミカル反応を加速させることもできます。

石川式攪拌擂潰機(カクハンライカイ機)は「攪拌」「分散」「すりつぶし」「混合」「練り合わせ」「粉砕」「破砕」を同時に行う事が出来る機械です。

これにより、撹拌機、分散機、混練機、粉砕機等専用機では実現出来ないメカノケミカル、メカニカルアロイの様な処理効果が認められます。

独自の構造で、粒径均一性、混合均一性を実現します。

  • 鉢の素材
    ‐磁器鉢:磁器は耐酸性が強いために、化学薬品の擂潰に適している。
    ‐砲金:素材の硬度が比較的に柔らかいので、ソフトな擂潰に適している。
    ‐ステンレス:衛生的で食品等に適している。
    ‐鋳鉄:鉄素材のため、万能な素材。

性能

型式 7A 7AA 7B 7C
回転方式 OR式 (*2)・FR式 (*1)
種類 金属釜(*3)
磁器鉢
金属釜(*3)
磁器鉢
金属釜(*3)
磁器鉢
金属釜(*3)
内径(mm) 584 762 914 1067
深さ(mm) 267 355 406 470
加工容積(L) 20 60 100 150
機械外寸 奥行(mm) 1150 1430 1700 1930
幅(mm) 730 920 1080 1270
高さ(mm) 1220 1500 1740 1880

電源

三相200V(kW)

0.75 1.5 2.2
杵数 3

(*1) 回転方式「FR式」:鉢は回転させず、杵を公転させながらモータで強制自転させる機構。

(*2) 回転方式「OR式」:鉢は回転させず、杵を公転させながら自転させる機構。

(*3) 金属釜は砲金、鋳鉄、ステンレス材料の中から選択可能。

製品の動き

※機械稼動をご覧頂く撮影のため本機はインターロック機能を付けておりません。
