3号-大型石臼型 -


石川攪拌擂潰機 3号 大型鉢型 石臼

3号

大型石臼型

特長

  • 能動的自転 × 石臼乳鉢 × 3本乳棒による強力な混練・粉砕性能
     能動的に自転する乳棒が石臼乳鉢と強くかみ合い、高粘度材料や高充填スラリーに対しても力強い剪断力とせん断分布を発揮
     すべてのサイズで乳棒3本構成のため、スケールに応じた均一処理が可能で、連続的な大量バッチ処理にも対応する

  • 「量産対応型・再現性重視」の混練設計

     乳棒の自転を制御できるため、材料の性状に応じて再現性の高い処理条件を構築可能
     小型機(33号)での処理条件をベースにしたスケールアップも容易で、パイロットスケールから中量生産への橋渡しにも最適

好適使用事例

  • 乳化製品の原料練り合わせ(例:軟膏基剤、ペースト化粧品、天然油脂ベースの処方)
    石臼乳鉢のすり潰し効果と乳棒3本の均一混合性能、さらに能動的自転による材料の巻き込み性が、粘弾性の高い原料の安定分散や気泡低減に貢献。再現性の高い混練処理が可能。

  • 粉体香料や植物抽出物を含むペーストの均質化(例:アロマ製品、漢方系軟膏、オーガニック製品)

    繊細な粉体成分を含んだ高粘度素材に対しても、過度な破壊を防ぎつつ均一化可能。3本乳棒による広範囲な接触と能動自転の撹拌力が、天然由来素材の加工に好適。

 石川式攪拌擂潰機(カクハンライカイ機)は「攪拌」「分散」「すりつぶし(擂潰)」「混合」「混錬」「粉砕」「破砕」を同時処理が可能な機械。

これにより、撹拌機、分散機、混練機、粉砕機等専用機では実現出来ないメカノケミカル、メカニカルアロイの様な処理効果を確認。

独自の構造で、粒径均一性、混合均一性を実現。


3号 諸元

型式 3M 3A 3AA 3B 3C
回転方式 FR式 (*1)
材質 石臼
内径 (mm) 482 584 762 914 1067
深さ (mm) 215 254 343 406 470
加工容積 (L) 12 20 60 100 150
機械外寸 奥行 (mm) 890 1080 1430 1710 1790
幅 (mm) 570 690 920 1090 1270
高さ (mm) 870 1060 1300 1550 1660

電源     三相 200V (kW)

0.4 0.75 1.5 2.2
杵数 3

(*1) 回転方式「FR式」:臼は回転させず、乳棒が二重回転しながら乳棒自身がモータで能動的に回転する機構

※装置写真の塗装色はオプションです。標準は若草色(マンセル値7.5GY7/4.5)

製品の動き

※機械稼動をご覧頂く撮影のため本機はインターロック機能解除仕様

※参考:そば2号機の動作映像

印刷用PDF

ダウンロード
3号カタログ
3-4.大型機_3号カタログ.pdf
PDFファイル 598.8 KB

関連製品

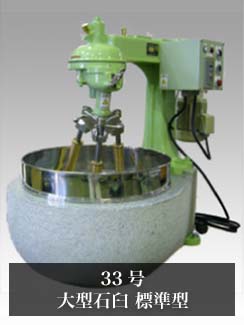

微量機

小型機

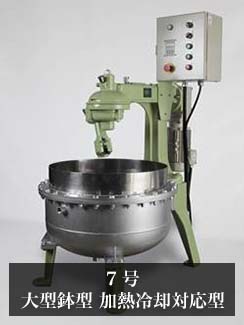

大型機
